GR210开关柜智能操控装置

概述

GR210 型开关柜智能操控装置适用于 6KV 至 35KV 户内各中置柜、手车柜、固定柜、 环网柜等多种开关柜。具有动态模拟指示、带电显示及闭锁、验电核相与自检、温湿度控制、加热器断线监测、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、触头无线测温、智能语音防误提示、远方/就 地操作、RS485远程通信等功能。

性能特点

• 友好人机界面


  采用340*240大尺寸彩色液晶屏，多层菜单显示，图文并茂。实时显示负载工作状态、温湿度数据。

•  高可靠性
  采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。发光模块采用进口发光芯片，户外高亮级。

• 配置灵活

  可选配有源无线测温传感器和感应式无线测温传感器。

• 超低功耗设计

  有源无线测温传感器的待机电流小于7uA。感应式无线测温传感器最小启动电流6A。

•  量身定做
  根据用户不同需求，量身定作不同的功能组合。

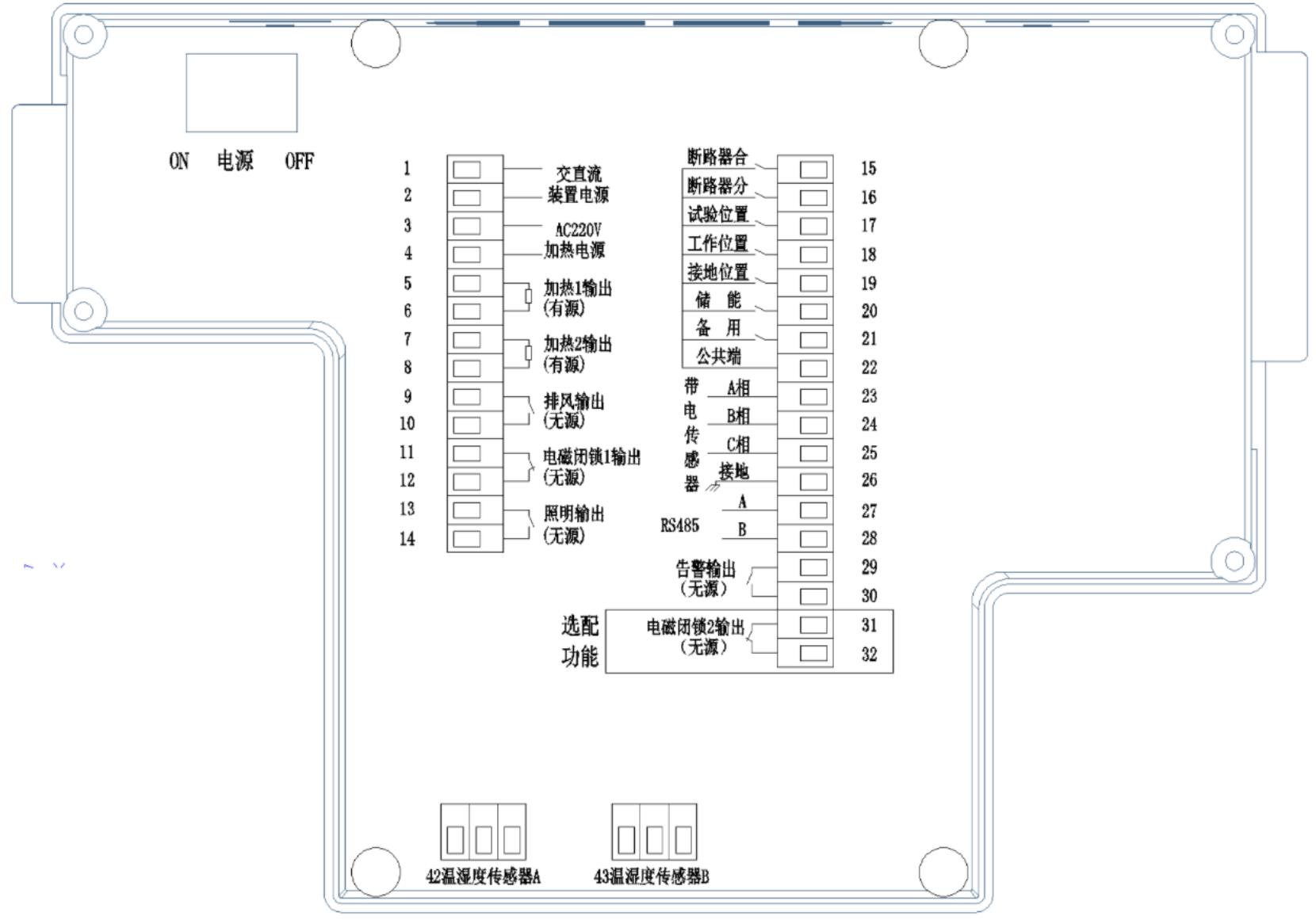

后背接线图

                                                                             特殊接线以实际产品为准

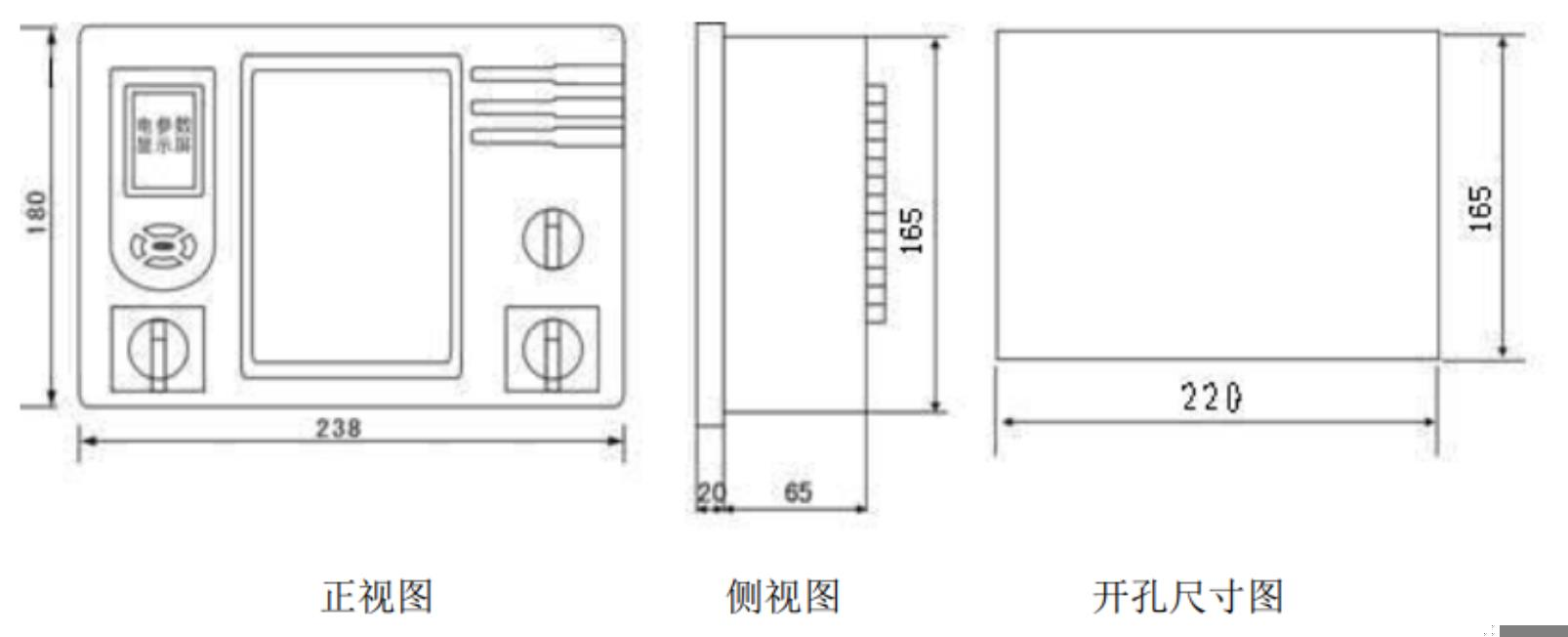

外形尺寸与开孔尺寸

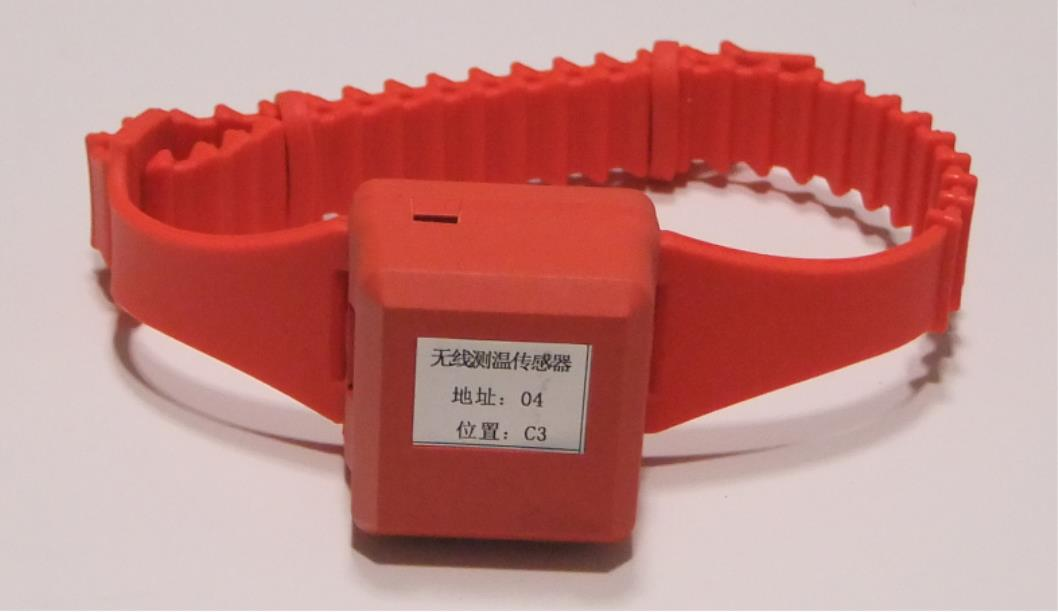

有源测温传感器

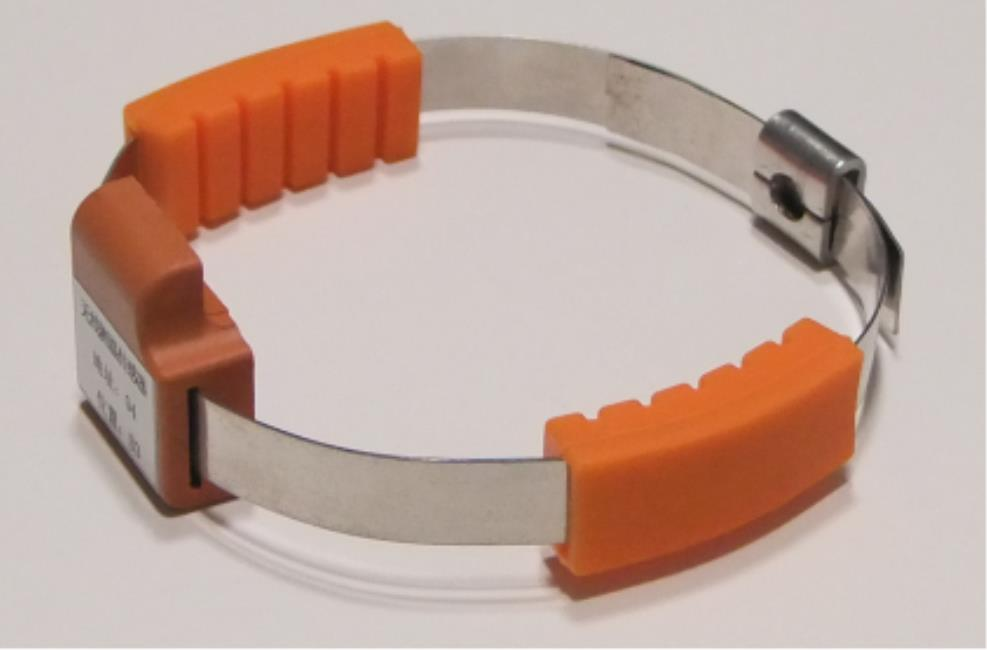

感应式测温传感器

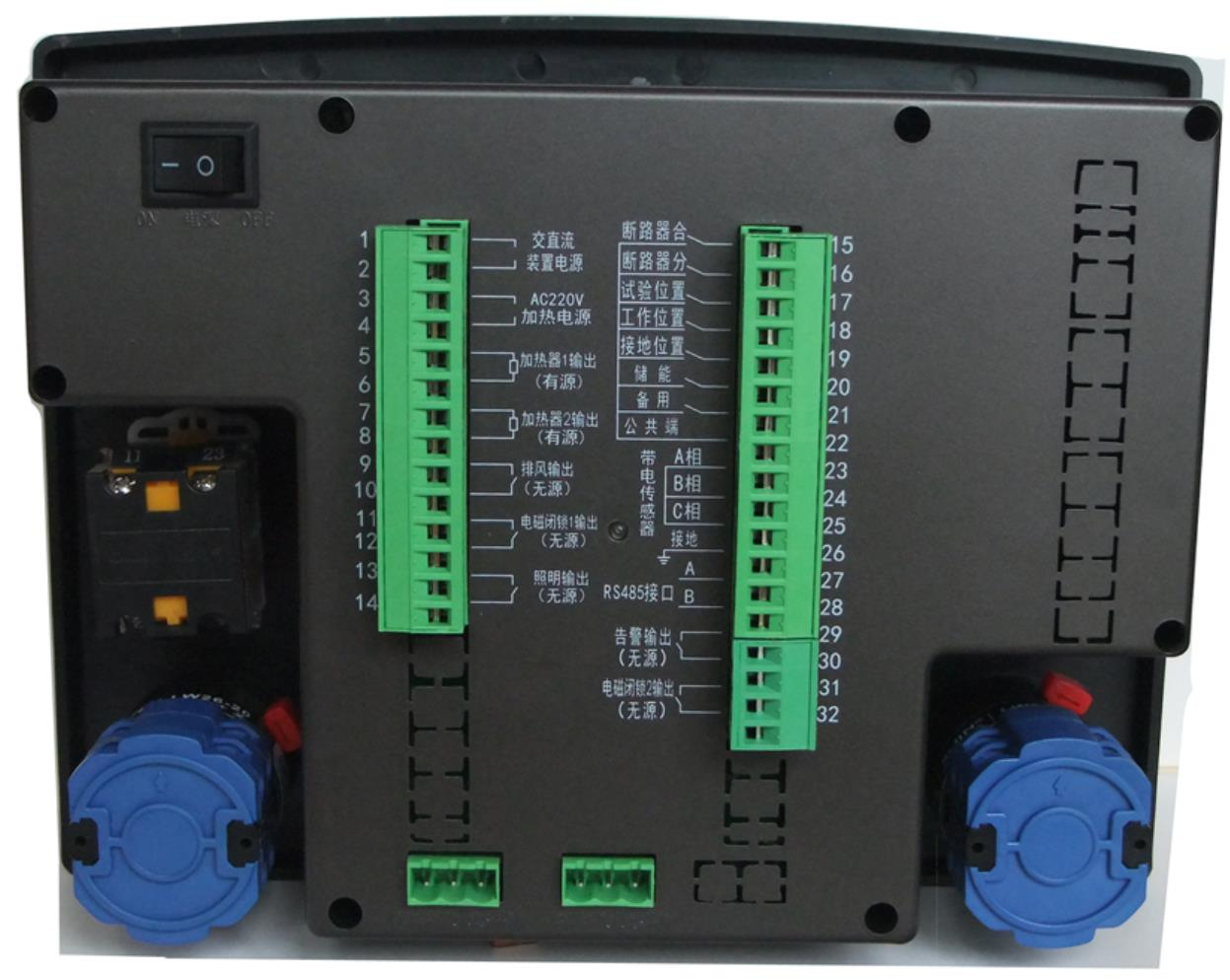

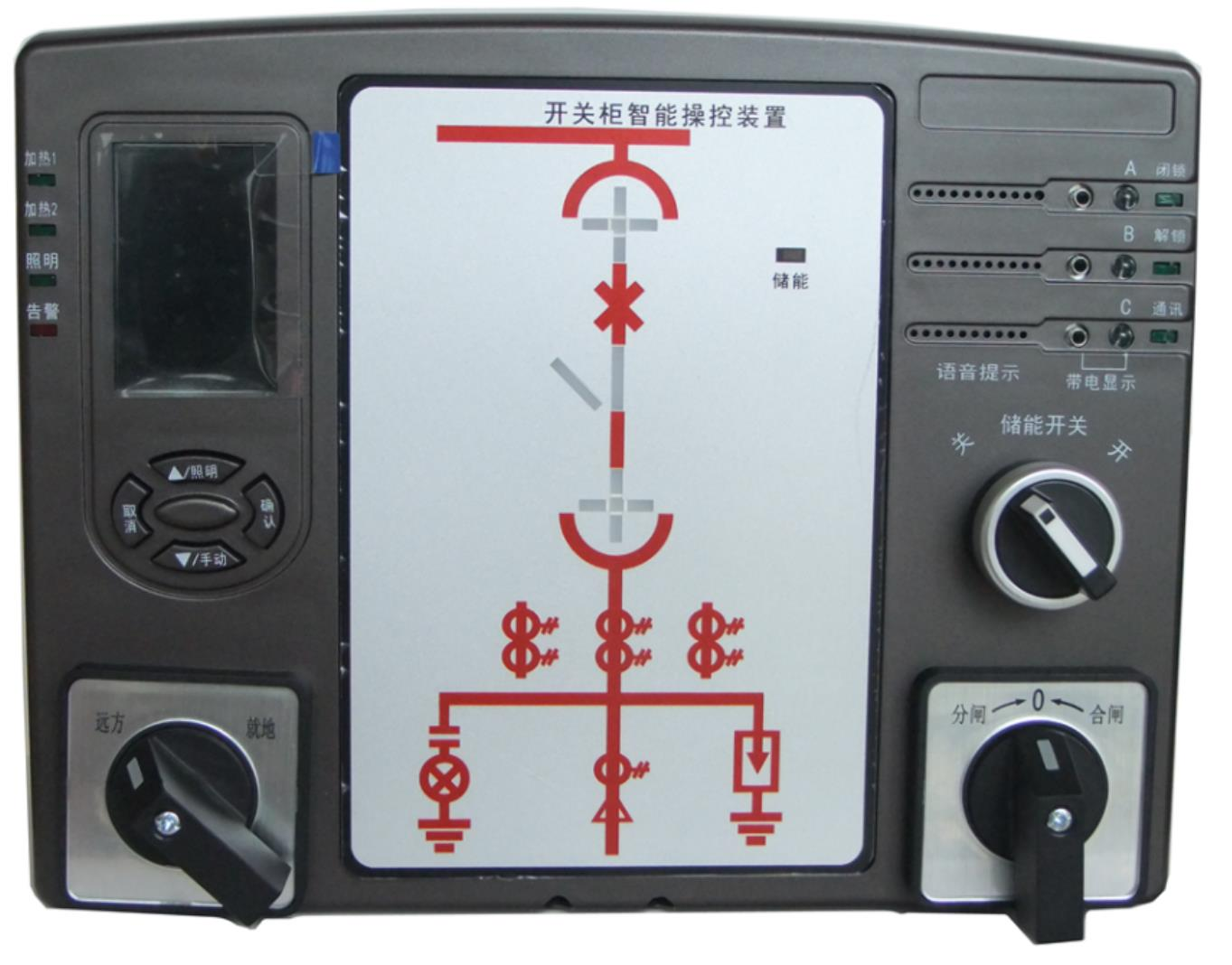

产品实拍展示
