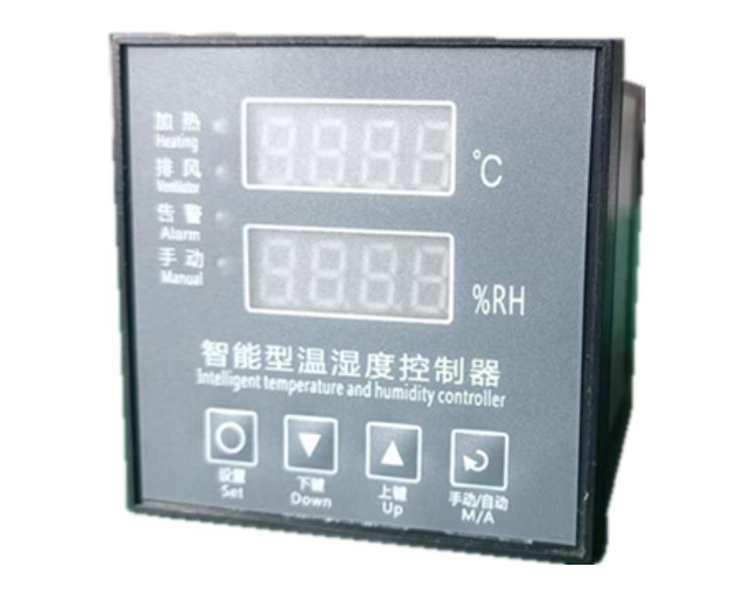

WSK-72 智能型温湿度控制器

概述

该产品是一种具有可编程测量、显示、监控功能的温湿度控制器，可对被测环境的温度、湿度进行实时精密监控。使环境温度、湿度指标符合工作要求，并可以有效的防止凝露产生；用数字显示温度和湿度的设定值和测量值，用户通过按钮自行设定温度和湿度的控制值；有加热升温型、风扇降温型和恒温型供用户选择；可选配RS485通讯功能，有利于后台软件对数据的采集，对温湿度的全天候变化进行分析记录；也可选配4-20mA变送功能将温度、湿度数据转换为电流信号传送给PLC或其它智能监控单元使用。

性能特点

1. 温度测量范围：-40℃～+85℃精度±1℃；
2. 湿度测量范围：相对湿度RH: 20%～99% 精度±5%RH；
3. 通讯功能（选配）：RS485 MODBUS-RTU(速率可配：2400、4800、9600；数据格式：8位数据位，1位停止位，无校验)；

4. 模拟量（选配）：支持两路模拟变送；DC4-20mA输出，对应温度范围：-40～+100℃；对应湿度：0～100%RH；

5. 温度控制采用上、下限和回差控制；湿度控制采用上、下限控制，所有参数均可设置；
6. 输出控制类型：两组继电器触点，分别为加热器和通风机，每路最大负载AC 5A/250V，均为有源输出；一路超温报警输出（选配），最大负载AC5A/250V；

7. 供电电源：AC 220V±20%；
8. 本机功耗：<3W；
9. 工作环境：温度:-20℃～+60℃，相对湿度: <95%RH；
10. 耐压强度：输入对电源、输入对输出> 2kV；绝缘电阻：输入、输出、电源对壳体 > 5MΩ；
11. 外形尺寸：72×72×95mm(长、宽、深)；
12. 本机带自检功能，若数码管显示“–––”，则为检测到传感器故障；

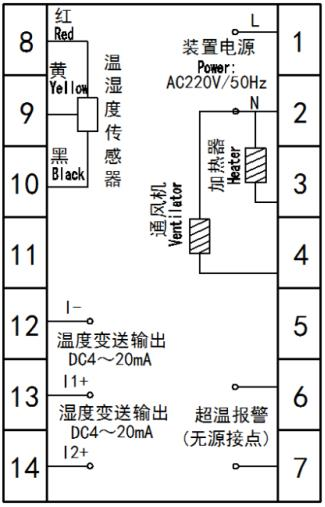

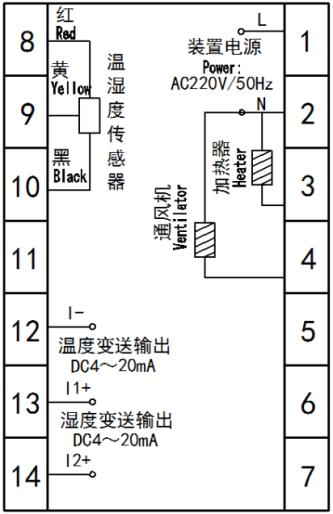

后背接线图

        RS485、恒温型(温湿度集成式传感器)                                   单路变送、恒温型(温湿度集成式传感器)

      双路变送、恒温型(温湿度分体式传感器)                              双路变送、恒温型(温湿度分体式传感器)

                                                                    特殊接线以实际产品为准

外形尺寸与开孔尺寸

1）产品外形尺寸：72×72×95；

2）面板式安装开孔尺寸：68×68；
